ZYY-CLSD-5系列5轴调节位移台

ZYY-CLSD-5系列5轴调节位移台

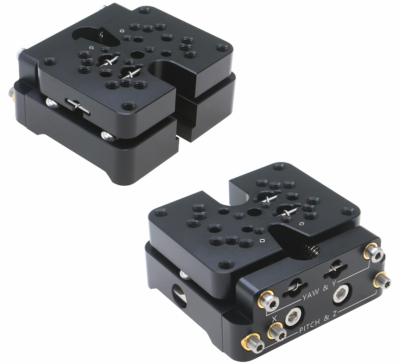

ZYY-CLSD-5位移台有5个调节器，可使用2mm六角扳手便捷调节顶部 平台的俯仰、偏转以及X、Y、Z轴的位置；底部具有两个M6沉头孔， 可用于将位移台安装到光学平台或该系列的安装板上。顶部平台有多 种安装孔和螺纹孔，使得该位移台能应用于不同的场景中；如下图， 顶部平台的M4螺纹孔兼容我们的压臂（链接在下方详情页内），孔的配置 使得压臂的尼龙头锁紧螺丝位于顶部平台的中心上方。除此之外，我们 还提供安装底板，以便将ZYY-CLSD-5位移台安装在光学平台或面包板上。

产品特点及相关安装板

· 整体为铝合金材质制造

· 表面黑色阳极氧化处理

· 5轴调节，可调俯仰、偏转、X、Y. Z轴

· 顶部平台有多种安装孔和螺纹孔，使得位移台的应用更加广泛

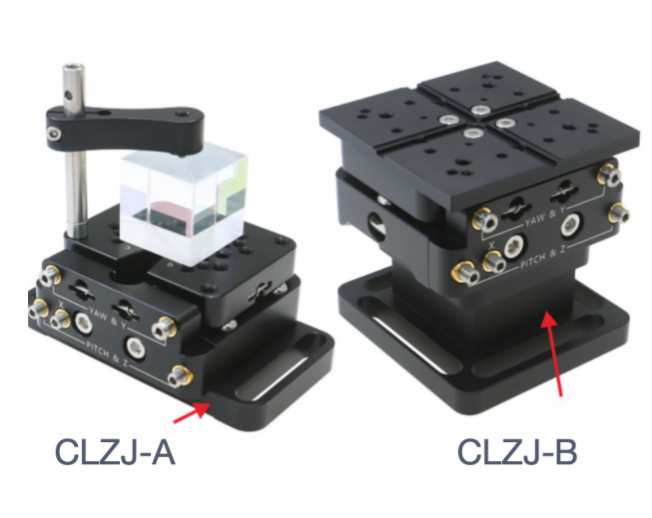

·CLZJ-A系列底板用于将ZYY-CLSD-5位移台安装在光学平台上

· ZYY-CLSD-5位移台安装在CLZJ-A带槽底板上时，平台高度为36.6mm

· ZYY-CLSD-5位移台安装在CLZJ-B底座式底板上时，平台高度为58.7 mm
